Repasovaný spoj RACOM RAy 10 GHz 170 Mbit/s vč. antén

Repasovaný spoj RACOM RAy 10 GHz 170 Mbit/s vč. antén

Stav: použité, otestovánoDalší informace

Výrobce
  RACOM

Kód
 00034190
Záruka
3 Měsíce
Dostupnost

není skladem

Dostupnost v prodejnách
Objednat
Vaše cena bez DPH
33 900 Kč bez DPH
DPH
21%
Vaše cena s DPH
41 019 Kč  s DPH


Repasovaný spoj RACOM RAy 10 GHz 170 Mbit/s vč. antén - komponenty



    Poptat lepší cenu

    Váš e-mail
    Telefon
    Množství
    Komentář

    Popis

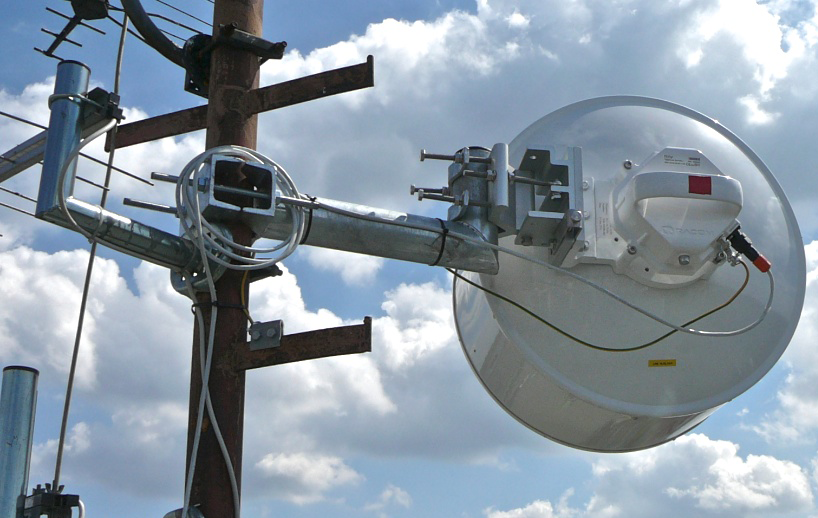

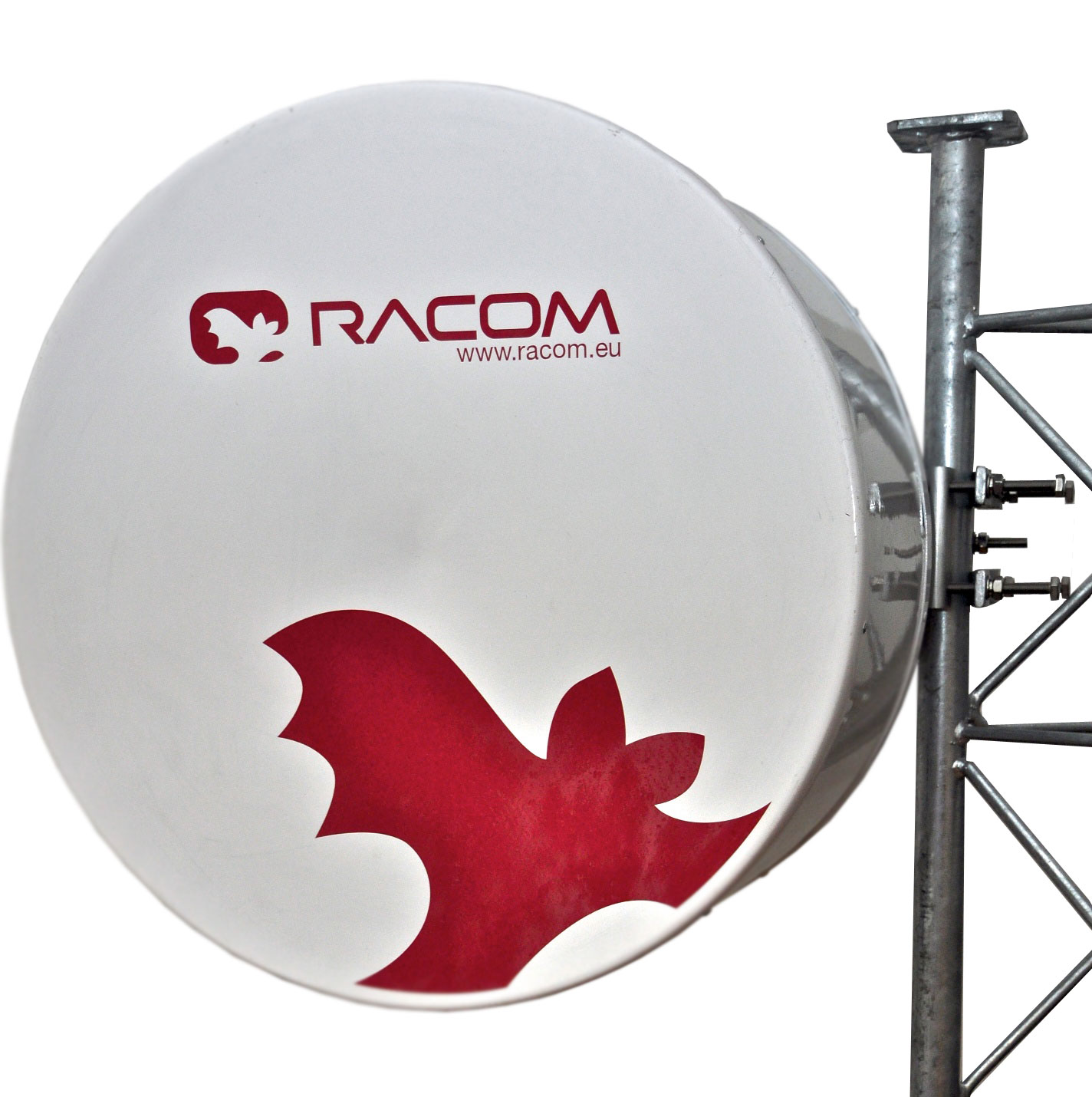

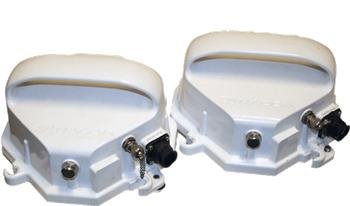

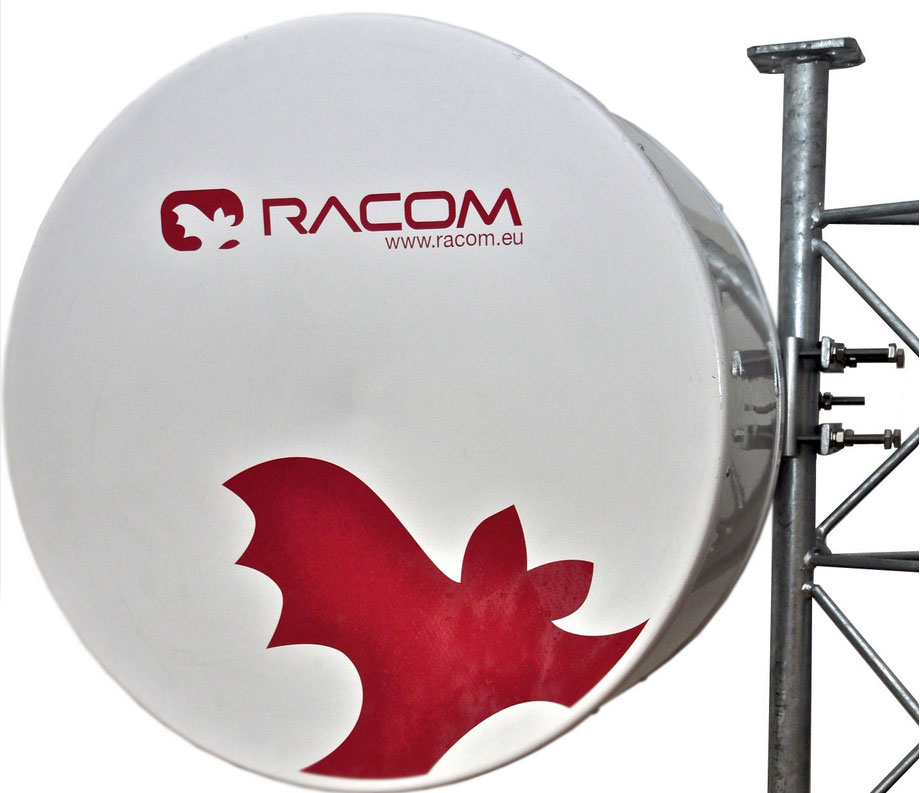

    Spoj RACOM RAy 10 GHz je založen na vysokorychlostních mikrovlnných point-to-point bridge se 170 Mbps přenosovou rychlostí (full duplex). Spoj má nadstandardně zvládutou funkci adaptivní modulace (ACM), která umožní v případě zhoršených přenosových podmínek dočasně přepnout na jednodušší modulaci bez výpadku paketu (hitless). Tím umožní spoji dál přenášet data, dočasně na úkor kapacity i v situaci, kdy by se spoj jinak rozpadl, případně začal chybovat. Součástí spoje jsou i kvalitní antény 38 cm a Gigabitové ethernetové rozhraní. Ray 10 GHz obsahuje jednu radiovou jednotku pro Low pásmo a druhou pro High pásmo. Spoj je přeladitelný přes celé pásmo 10 GHz (kanály 1-4 a 7-10 dle VO). Spoj využívá FDD přenos s doporučeným duplexním odstupem 168 MHz a šířkou kanálu 28/14/ MHz. Venkovní jednotky mají 1 Gigabitový Ethernet port podporující napájení po Ethernetu (PoE) a 1 servisní port pro nasměrování antény. Na spoj je poskytována nadstandardní 5 letá záruka!

    Pro delší skoky je třeba použít ziskovější antény větších průměrů. Doplatky na alternativní antény k ceně spoje jsou:

    • Anténa 60cm: 990,-
    • Anténa 90cm: 5.900,-
    • Anténa 99cm: 9.900,-


    Rychlost:
    • Modulační rychlost 200 Mbps, uživatelská rychlost 170 Mbps pro 256 QAM
    • SW nastavení modulace: QPSK, 16, 32, 64, 128, 256 QAM
    • Funkce ACM (Adaptive Coding and Modulation)
    • Garance nejvyšší uživatelské propustnosti dat pro danou lokalitu



    Spolehlivost:

    • Vyrobeno výhradně ze součástek pro vojenské nebo průmyslové použití
    • Přepěťové i elektrostatické ochrany
    • Certifikace -30°C až +55°C
    • Každý kus testován a zahořen v klimatické komoře i v reálném provozu
    • Mimořádná spolehlivost vlastní komunikace: vysoká citlivost přijímače
    • -87 dBm / 41Mbps / QPSK / 28 MHz
    • -67 dBm / 170Mbps / 256QAM / 28 MHz
    • -96 dBm / 8,45Mbps / QPSK / 7 MHz
    • extrémní odolnost rádiové části proti rušení
    • LDPC (Low-Density Parity-Check) kódování (FEC) nastavitelné ve 2 úrovních



    Jednoduchost:

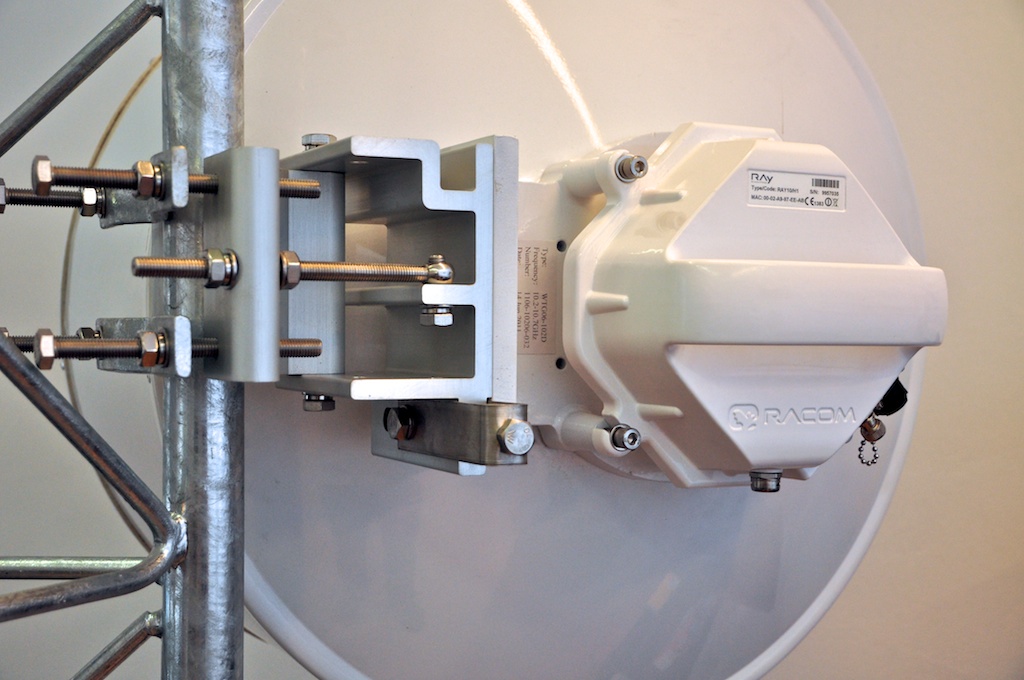

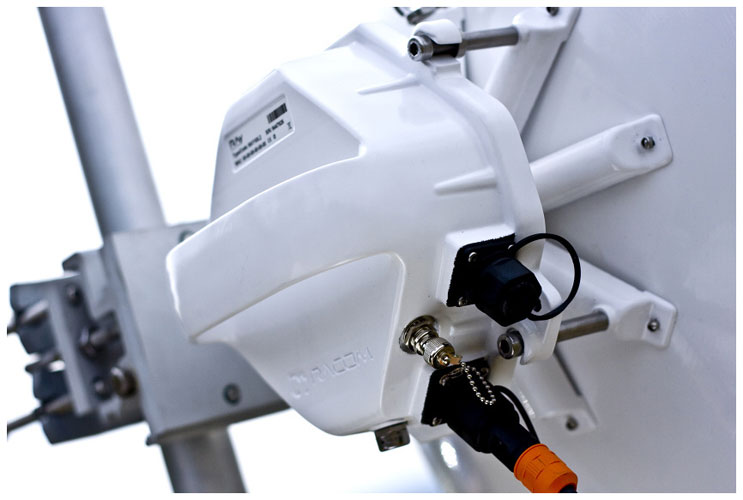

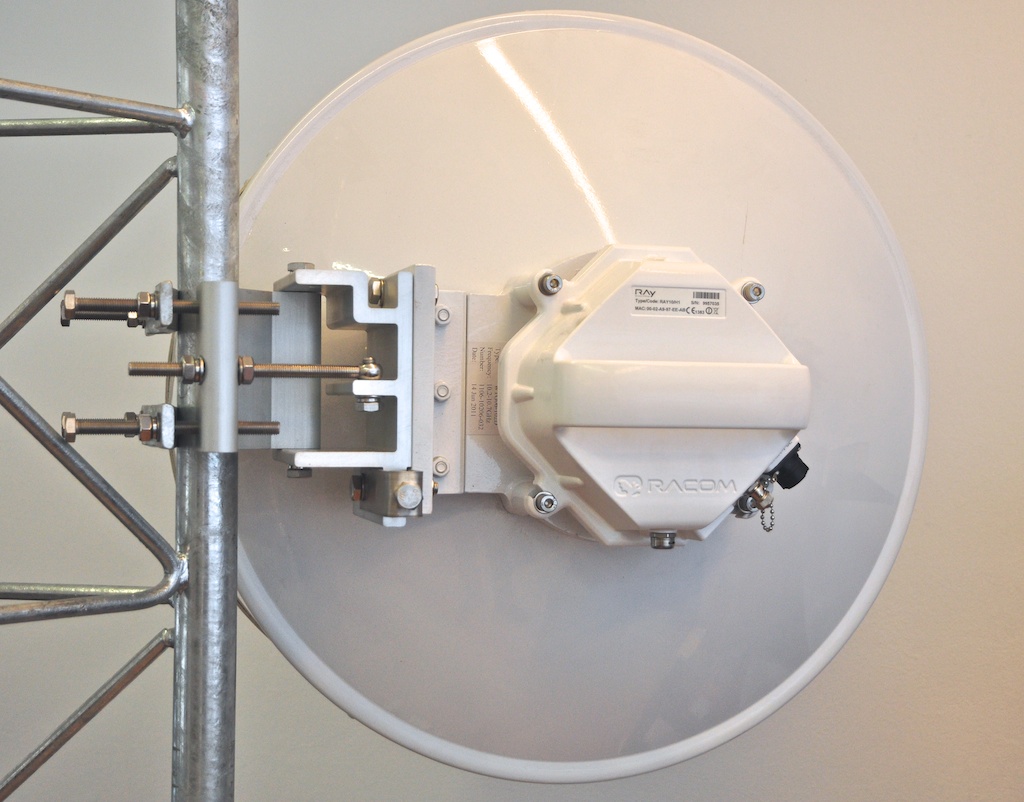

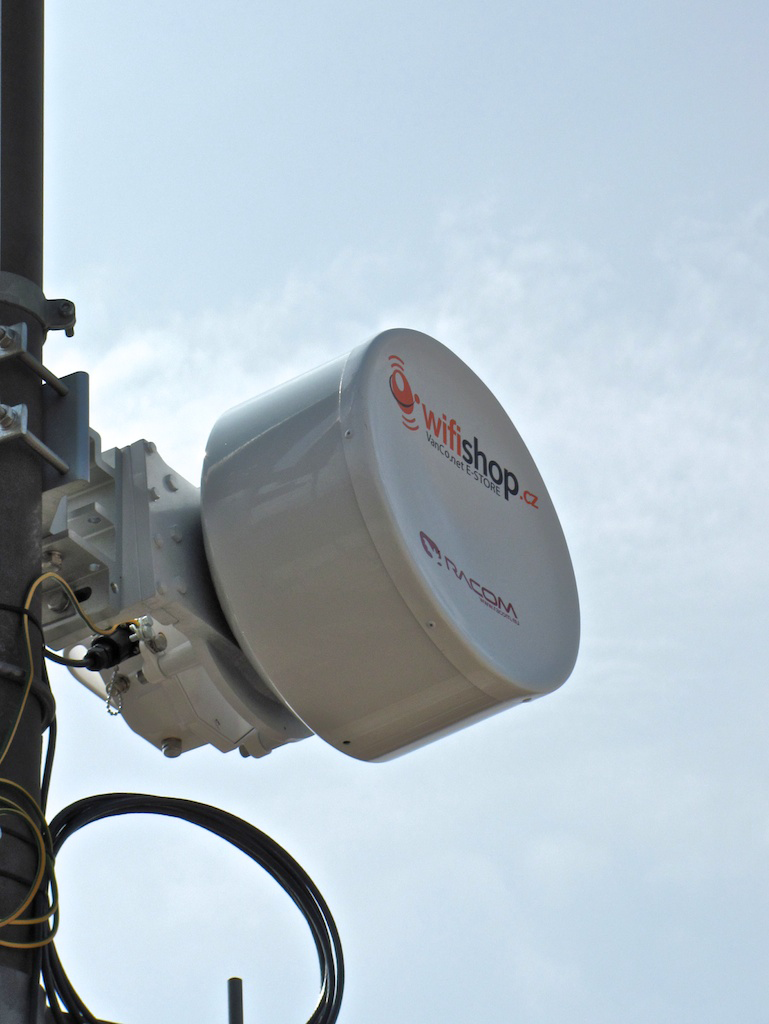

    • FOD (Full Outdoor), odlitek z Al slitiny, přímá montáž na anténu
    • Změna polarizace pouhým otočením o 90° (povolení 4 upevňovacích šroubů)

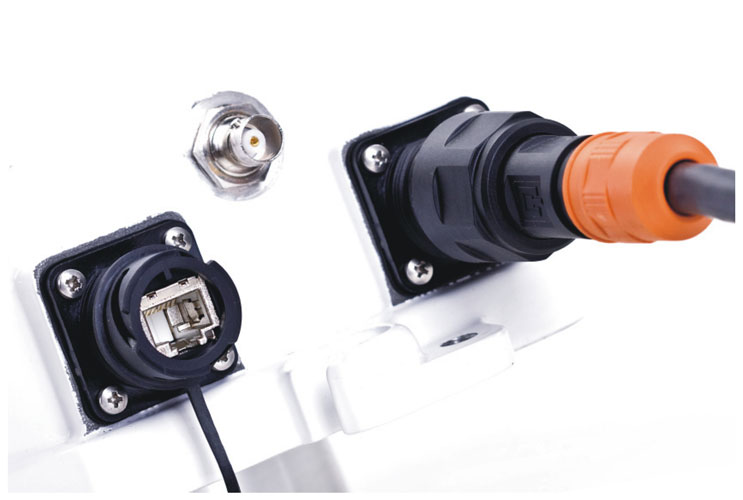

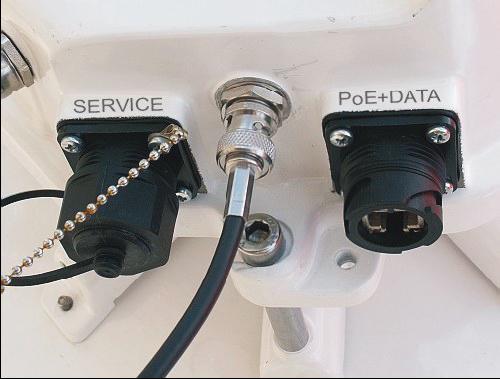

    • Akustická signalizace dosměrování antény (+ analog. napětí na BNC konektoru)
    • Kompletní instalace a nastavení v řádu minut

    Standardy:
    • Bez výhrad splněny všechny příslušné evropské a české normy i pro rychlost 170 Mbps
    • Potvrzeno měřením všech parametrů v certifikované laboratoři TESTCOM Praha


    Bezpečnost:
    • Konfigurace přes HTTPS, SSH
    • Při komunikaci real-time kontrola zadaného výrobního čísla protistanice
    • Ochrana při odcizení: unikátní SSH klíč pro každé výrobní číslo

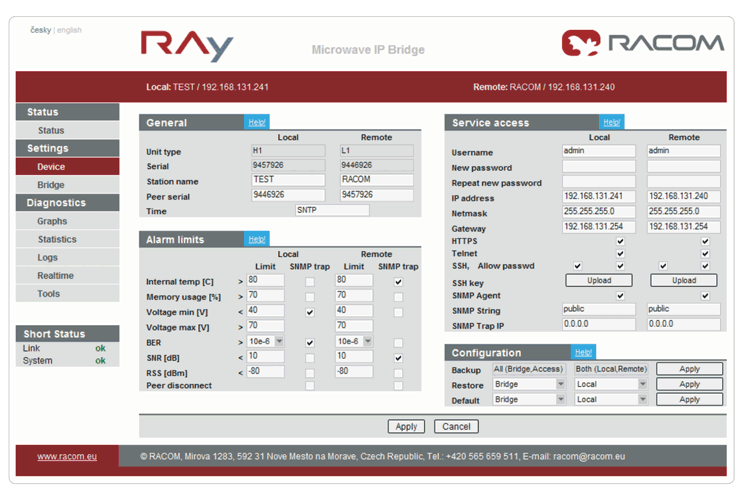

    Diagnostika:
    • www rozhraní
    • Grafy historie teplota, napájení, RSS, SNR, BER, rychlost
    • SNMP včetně generování TRAPu při překročení nastavených tresholdů
    • Zabudovaný spektrální analyzátor k vyhledání volného kanálu
    • Automatická detekce nastavené polarizace
    • Konstelační diagram přijímaného signálu


    Unikátnost:
    • Neladěný vstupní filtr
    • Úplná SW přeladitelnost včetně kombinace kanálů 4, 7 při plné rychlosti, citlivosti i odolnosti
    • Varianta s druhým Eth. portem (fyzicky oddělený pro servisní přístup "out-of-band" dohled)
    • Přímá montáž na antény různých výrobců včetně možnosti ohebného vlnovodu



    Podrobná charekteristika produktu:

    • Kmitočtové pásmo: 10,3 10,6 GHz
    • Přeladitelnost: horní část spektra (středové kmitočty 10,4795 -10,5845 GHz), kanály 7-10, dolní část spektra (středové kmitočty 10,3115 -10,4160 GHz), kanály 1-4 dle VO-R/14/12.2006-38 ČTÚ
    • Šířka kanálu: 7; 14 a 28 MHz
    • Full-Duplex přenos
    • Modulace: QPSK/16QAM/32QAM/64QAM/128QAM/256QAM, možnost ACM
    • Latence: 140 us pro 170 Mbps
    • Rozhraní: 1x GB Ethernet port
    • Adaptivní modulace + ATPC
    • spoje na přímou viditelnost
    • dosah: dle použitých antén až 70km (anténní systém 2x 120cm, modulace QPSK 50Mbit)



    Pracovní kmitočty, pásmo:

    • Vysílací kmitočty: jednotka RAY10H1:Horní část spektra (středové kmitočty 10,4795 -10,5845 GHz), kanály 7-10 dle VO-R/14/12.2006-38 ČTÚ / jednotka RAY10L1: dolní část spektra (středové kmitočty 10,3115 -10,4160 GHz), kanály 1-4 dle VO-R/14/12.2006-38 ČTÚ

    Citlivost (BER10-6):

    • -89 dBm/QPSK, -82 dBm/16QAM, -78 dBm/32QAM, -75 dBm/64QAM, -72 dBm/128QAM, -69 dBm/256QAM



    Podporované standardy:

    • Radiové parametry: ETSI EN 302 217-2-2 V1.3.1 (2009-04), limity pro ACCP/CCDP

    Parametry

    ACM - hitless Ano
    ATPC Ne
    FEC Ano
    Frekvence (GHz) 10
    Jumbo rámce Ne
    Koncepce Full-Outdoor
    Max. garantovaná kapacita (Mbit/s) 170
    Max. vysílací výkon (dBm) 10 dBm
    Metalický port Ano
    Modulace až 256QAM
    Možnost pronájmu zařízení Ano
    Možnost uzavření SLA Ano
    Optický port Ne
    Port E1 Ne
    Požadovaná kapacita (Mbit/s) min. 200
    SNMP Ano
    Spotřeba (W) 17 W
    Šířka kanálu (MHz) až 28
    XPIC Ne

    Fyzické parametry

    Hloubka (mm) 245
    Hmotnost (g) 2900
    Šířka (mm) 245
    Výška (mm) 150

    Napájení

    Napájení PoE
    Napájení DC Ne
    Napájení PoE Ano
