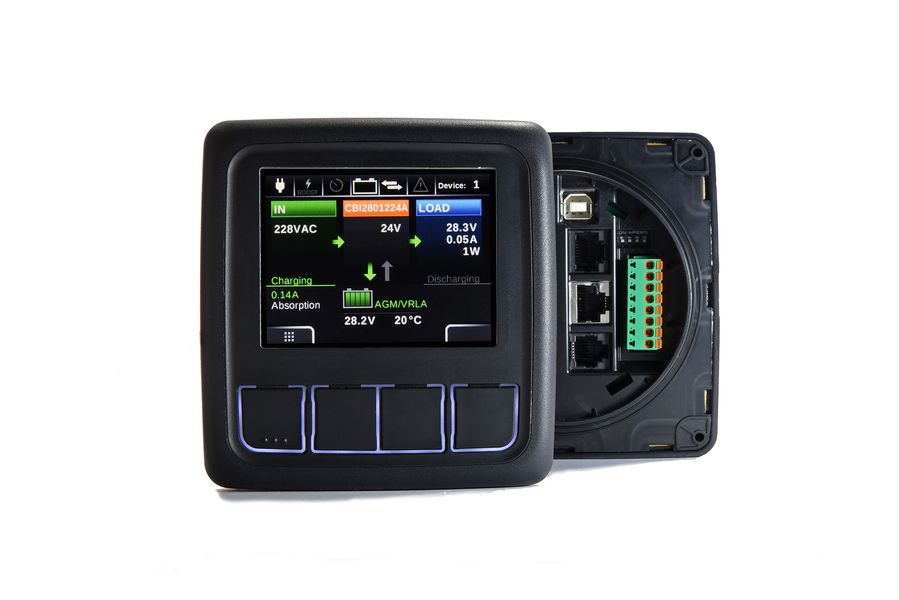

ADEL System DPY351 panel controller

ADEL System DPY351 je robustní a všestranný multifunkční displej, který umožňuje monitorování, konfiguraci a správu zařízení ADEL System připojených v síti ADELBus. Je vybaven vysoce jasným a širokým pozorovacím úhlem 3,5 '' TFT obrazovkou, která zaručuje optimální viditelnost za jakýchkoli provozních podmínek. Intuitivní rozhraní přehledně informuje o aktuálním stavu všech prvků a integrované Ethernetové rozhraní umožňuje konfigurovat a spravovat připojená zařízení prostřednictvím pomocí protokolů Web/SNMP a Modbus TCP.

Na jednu ovládací jednotku DPY351 je možné připojit až 30 monitorovaných zařízení.

Základní vlastnosti:

• Monitorování - je možné sledovat vstupní a výstupní data, proud, napětí, parametry baterie jako je teplota, stav nabití, interní impendance

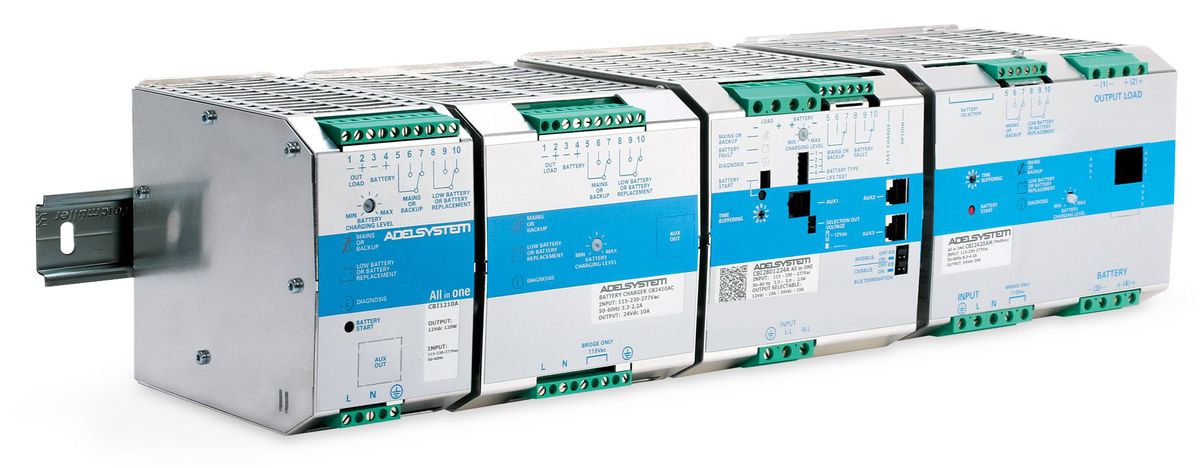

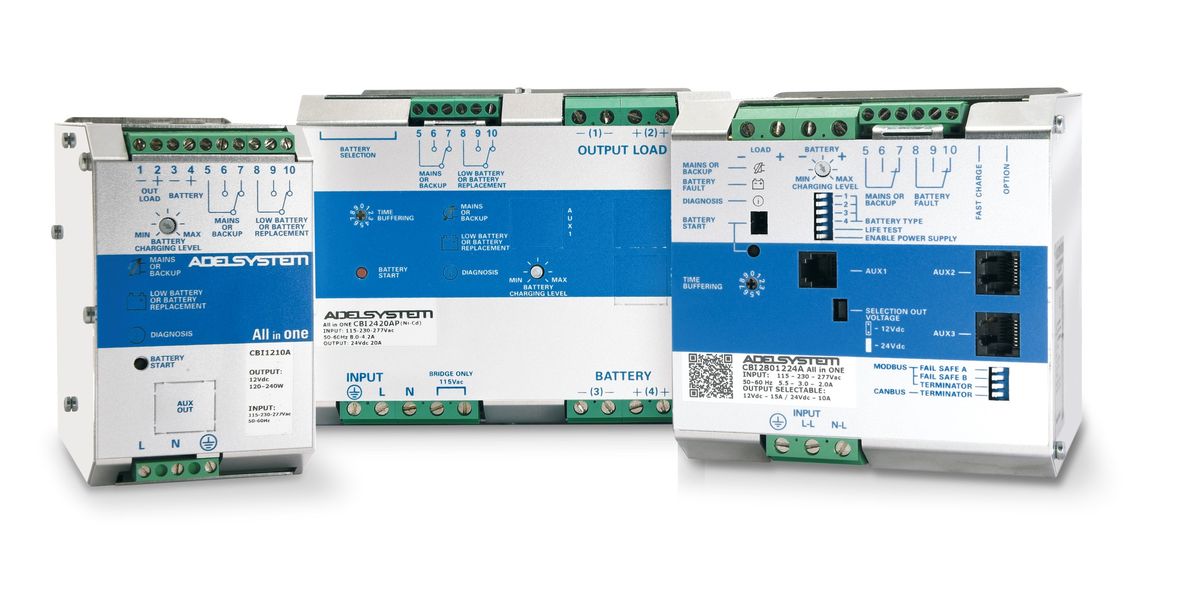

• Konfigurace - pomocí DPY351 je možné upravit parametry jakéhokoli připojeného zařízení ADELsystému: DC UPS, Power Supply and Battery Charger.
• Správa alarmů - všechny alarmy přítomné v síti jsou zobrazovány na jednom místě.
• Historie - parametry historie se zaznamenávají uvnitř každého zařízení. DPY351 umožňuje zobrazení všech záznamů každého jednotlivého zařízení.
• Logování - jednotka si zapamatuje a zobrazí posledních 20 provedených akcí.
• Webový server - je možné konfigurovat a řídit zařízení pomocí vestavěného serveru (HTTP / SNMP)
• Události - lze naprogramovat akce, které jsou koordinovány mezi připojenými zařízeními



Ethernetové připojení:

• HTTP Web server pro konfiguraci zařízení přes Ethernet; statická nebo dynamická IP
• Konfigurace Modbus TCP/IP parametrů pro jedinečnou identifikaci jednotky v síti
• Díky SNMP v2c je k dispozici celá sada parametrů připojených zařízení, které lze vzdáleně číst nebo zapisovat. Každý parametr (OID) je mapován jedna k jedné do registru Modbus RTU.
• Komunikace MQTT umožňuje DPY351 připojit se k cloudu systému ADELView pro vzdálené monitorování výkonových zařízení připojených k DPY pomocí Modbus nebo CANbus



Technické parametry:


Vstupní napětí	9 - 72 V DC
Způsob napájení	Aux3 nebo DC svorkovnice
Typická spotřebaí	1,5 W
Pracovní podmínky	-25 až +70 °C
Skladovací podmínky	-40 až +85 °C
Max. vlhkost (bez kondenzace)	95 % @ 25 °C
Stupeň krytí	Čelní panel IP65, zadní část IP22
Spolehlivost MTBF dle IEC 61709	> 700.000 h
Max průřez vodičů pro připojení	1,5 mm2
Třída ochrany zařízení	II
Rozměry (w-h-d)	112x117x52 mm
Hmotnost	0,35 kg
