IMCO POWER IC3000.T 12420, síťový zdroj 110V/20A, 2700W

Spínané zdroje řady IC3000.T 12420 slouží na napájení zařízení nebo nabíjení akumulátorů s galvanicky odděleným napětím 110 (124,2)V. Zdroj se skládá ze tří modulových měničů pracujících paralelně. V případě větších zdrojových sestav je možné moduly paralelně přepojovat. Pomocí regulačního prvku umístěného na předním panelu je možné jemné dostavení výstupního napětí. VA charakteristika zdroje je IU – konstatní napětí s limitací proudu. V případě poruchy (odpojení) zdroje, oddělený polovodičový spínač odpojí výstup.

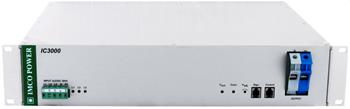

Vyhotovení IC3000 je rackové 19“ s výškou 2U (88 mm). Všechny přípojené a signalizační body jsou na předním panelu zdroje. Připojení napájení 3x 230 V ~ 50 Hz je přes odnímatelný konektor s vodičem s průřezem žil do 2,5 mm2 . Výstupní svorky umožňují připojení vodičů do průřezu 35 mm2.

Výstupní výkon zdroje je do 2700W. Pro potřebu vyšších výkonů je zdroje možné řadit paralelně. Zdroje prostredníctvím LED diod signalizují přítomnost vstupního napájení (každá fáze samostatně), přítomnost výstupního napětí (kontrola tolerance – Vout nominálně ±20%) a výpadek některého z měničů. Dálková signalizace provozních a poruchových stavů je realizovaná přes své bezpotenciální přepínací kontakty relé přes konektor „Sign.“ Jsou signalizovány: přítomnost výstupního napětí (kontrola tolerance – Vout nominálně ±20%) a výpadek měniče. Zdroj IC3000 je možné napojit na řídící a dohledový systém typu PSMS přez konektor „Control“. Přes tento konektor je možné řízení výstupního napětí zdroje, zablokování zdroje a výčet stavu zdroje (meniče OK/ERR).
